GD32VF103芯片简介
GD32VF103设备是一种基于RISC-V核心的32位通用微控制器，在处理功率、降低功耗和外围设置方面的比例最好。RISC-V处理器核心与增强核心-本地中断控制器(ECLIC)、SysTick计时器和高级调试支持紧密耦合。

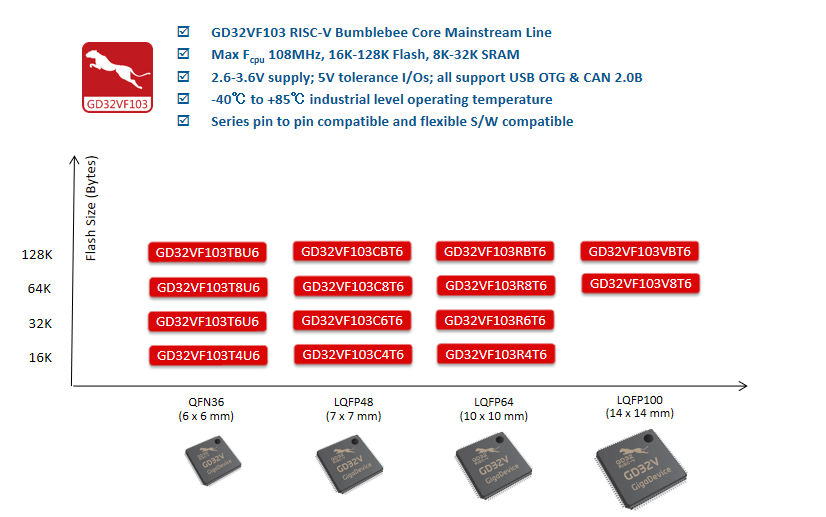

GD32VF103系列MCU采用了全新的基于开源指令集架构RISC-V的Bumblebee处理器内核，是兆易创新(Gigadevice)携手中国领先的RISC-V处理器内核IP和解决方案厂商芯来科技(Nuclei System Technology)，面向物联网及其它超低功耗场景应用自主联合开发的一款商用RISC-V处理器内核。 GD32VF103系列RISC-V MCU提供了108MHz的运算主频，以及16KB到128KB的片上闪存和6KB到32KB的SRAM缓存，gFlash®专利技术支持内核访问闪存高速零等待。Bumblebee内核还内置了单周期硬件乘法器、硬件除法器和加速单元应对高级运算和数据处理的挑战。

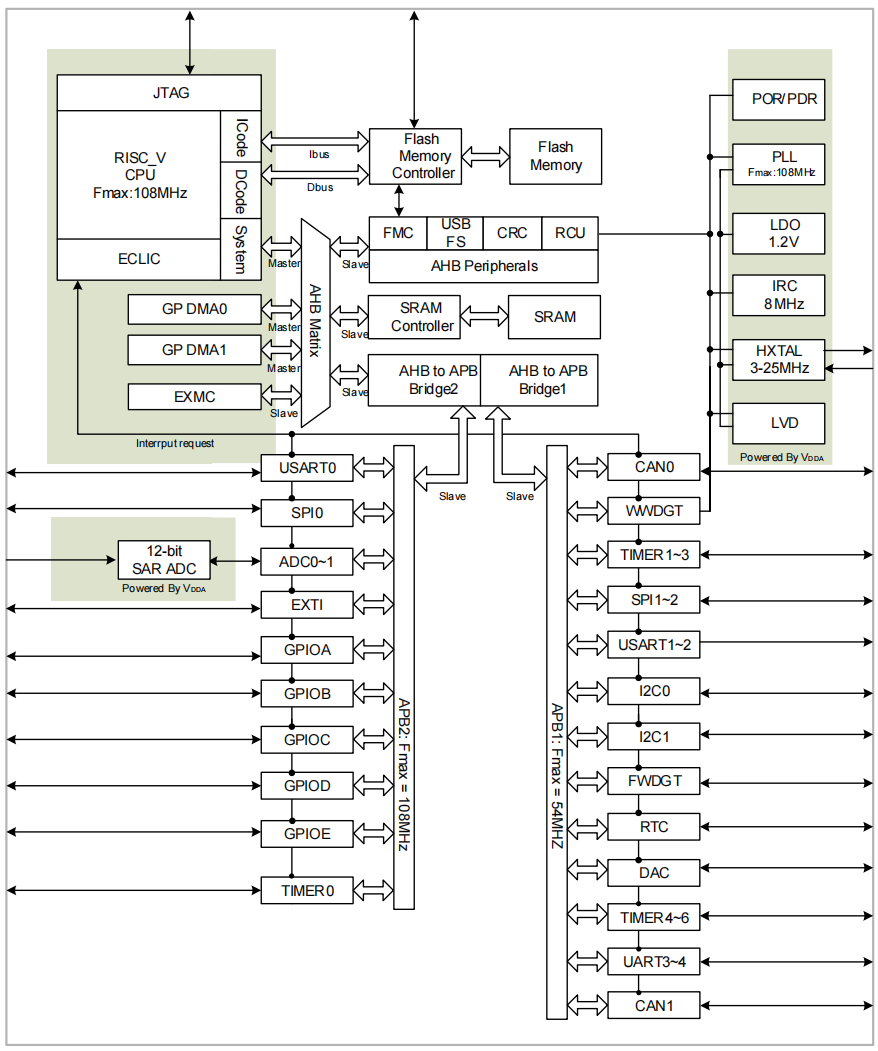

GD32VF103设备集成了RISC-V32位处理器核心，以108MHz频率运行，Flash存取零等待状态，以获得最大效率。它提供高达128KB的芯片上闪存和32KB的SRAM内存。广泛的增强I/O和外围设连接到两个APB总线。该设备提供最多两个12位ADC，最多两个12位DAC，最多4个通用16位定时器，两个基本计时器和一个PWM高级计时器，以及标准和高级通信接口：多达三个SPI、两个I2C、三个USART、两个UART、两个I2S、两个罐、一个USBFS。
该设备从2.6到3.6V的电源工作，在-40到+85°C温度范围内可用。几种节能模式为唤醒延迟和功耗之间的最大限度优化提供了灵活性，这是低功耗应用中特别重要的考虑因素。
上述特点使得GD32VF103设备适用于广泛的互连应用，特别是在工业控制、电机驱动、电源监视器和报警系统、消费者和手持设备、POS、车辆GPS、LED显示等领域。
数据手册：英文下载
官方GD32固件源代码：下载
